R&S示波器在MIPI RFFE接口触发与解码上的应用

发布时间: 2015-09-15   浏览次数:   作者:卓定科技

      为了能让不同厂家的芯片和模块都能在智能手机上兼容,智能手机内部要提供的接口种类就非常多,这给手机的研发和元器件的选择带来了很大的难度。MIPI就是为简化接口而生的。随着MIPI的应用越来越广,业界对MIPI测试的需求也越来越多。MIPI测试主要有两大块,一块是MIPI RFFE的触发和解码,一块是MIPI的一致性测试。这一次我们重点讲讲MIPI RFFE接口的触发和解码测试解决方案。

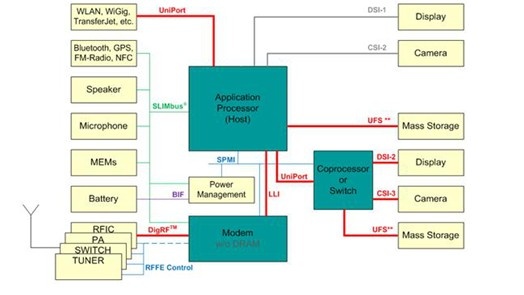

      什么是MIPI?MIPI是2003年由ARM, Nokia, ST ,TI等公司组成的一个联盟,目的是把手机内部的接口如摄像 头、显示屏接口、射频/基带接口等标准化,从而减少手机设计的复杂程度和增加设计灵活性。 MIPI联盟下面有不同的工作组,分别定义了一系列的手机内部接口标准,比如摄像头接口CSI、显示接口DSI、射频接口DigRF、麦克风 /喇叭接口SLIMbus等。统一接口标准的好处是手机厂商根据需要可以从市面上灵活选择不同的芯片和模组,更改设计和功能时更加快捷方便。下图是按照 MIPI的规划下一代智能手机的内部架构。



      目前智能手机普遍使用MIPI联盟标准化的串行RFFE总线以控制RF前端。针对MIPI RFFE接口的触发与解码测试需求,R&S推出了基于高性能RTO示波器的测试解决方案。

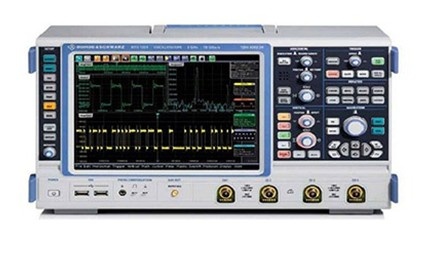

      R&S RTO-K40选件使开发者可以直接针对MIPI RFFE协议进行触发,例如针对数据内容“Extended Register Write”,或者错误状态“Bus Park Error”。强大的搜索功能可以使开发者灵活地观测长时间信号,并且迅速找到感兴趣的位置。从而,用户能够轻松的隔离出希望的状态,快速定位设计缺陷以及被测电路中与时间相关的解码指令。R&S RTO示波器最大允许并行的4路协议信号的解码,各模块之间的任何相互影响可以被迅速检测到。示波器的模拟通道和数字通道均可以连接MIPI RFFE接口,进行测量。
      R&S RTO示波器的MIPI RFFE接口触发和解码解决方案一经推出便得到了广泛的关注,目前已经成为了业界极具性价比的一套测试方案。下一篇文章,我将为大家介绍MIPI的一致性测试解决方案,敬请期待。
