- 名称：Chroma 61860回收式电网模拟电源
- 型号：61860
- 品牌：Chroma
- 描述：Chroma 61860回收式电网模拟电源是一款定电压输出的可编程交流电源。当待测物为太阳能逆变器，双向充放电机...
Chroma 61860回收式电网模拟电源

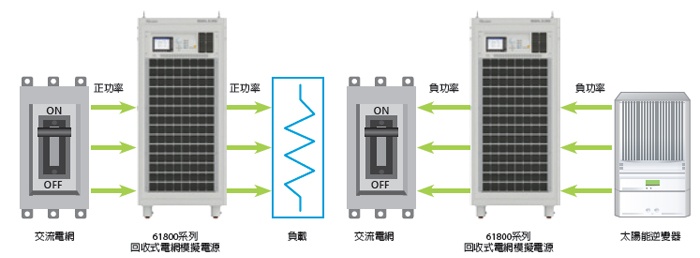

Chroma 61860回收式电网模拟电源是一款定电压输出的可编程交流电源，可应用于一般用电产品(例如: 家电产品，开关式电源)的测试，测试时Chroma 61860回收式电网模拟电源会对负载输出功率，通过拉载过电流设定(OCP)功能来保护Chroma 61860。当待测物为能将能量回馈到电网的产品(例如:太阳能逆变器，双向充放电机)等分散式发电设备时，Chroma 61860在输出电压的同时，若侦测到输出得功率为”负(-)”功率时，Chroma 61860就会启动能源回收机制，将逆变器所产生的逆灌电流/负功率能量转换到交流电网。通常的交流电源无法承受待测物回灌的能量。Chroma 61860可应用到正负电压/电流正反方向的四象限，且具备能源回收功能，正足以成为电网模拟电源。

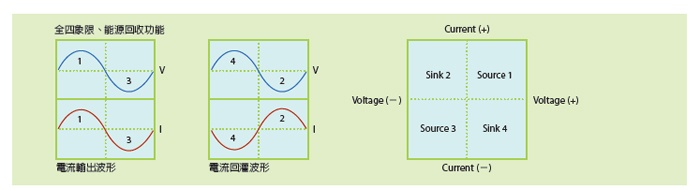

四象限、能源回收功能
除了分散式电源测试应用外，Chroma 61860回收式电网模拟电源还可符合智能电网和电动汽车相关的测试应用，例如:电动车对电网测试(V2G)、能源储存系统测试(ESS)。61860回收式电网模拟电源不仅产品研发阶段使用，也可应用于产品品质验证和生产阶段。
Chroma 61860使用数位式控制技术， 可在相电压300V及30Hz到100Hz频率的输出范围下，提供功率。不仅可输出纯交流电压，还有AC+DC输出模式来扩大应用，测试直流偏压成份。另外能提供方均根电流的3倍峰值连续输出，适用于做待测物的输入涌浪电流测试。

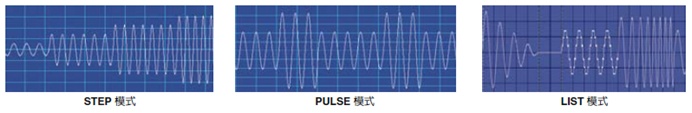

除了可输出平稳的电压和频率外，Chroma 61860提供强大编辑功能模式(STEP/PULSE/LIST)，可模拟多种电网异常及扰动状态以符合测试需求。STEP和PULSE模式提供来单步或连续的电压变动。此功能常用来模拟电源干扰，例如周期瞬降，瞬间高压，电压渐降等。使用者可使用LIST模式来编辑更复杂的测试波形，包含100个序列可设定开始与结束的状态，波形成份可含AC和DC，几乎可组成想要的所有信号波形。运用这些模式，Chroma 61860可模拟各种各样的电压瞬降，中断和变异的波形，同时做为符合IEC 61000-4-11(认证前测试)和-4-13/ -4-14/ -4-28的法规免疫性测试。
使用者可应用SYNTHESIS(合成)功能，以50Hz或60Hz为基本频率，来设定40阶的谐波成份，形成周期性的失真波形。另外提供INTERHAR功能，这是用来在基频之外，设定另一个非谐波的变动频率成份，可从0.01Hz扫描到2400Hz，能帮助发现待测物输入端的谐振点或抗干扰的脆弱点。
Chroma 61860提供前面板的LCD显示器和键盘，让使用者容易手动操作，或是可透过标准配备的介面GPIB、RS-232、USB及乙太网路接口来进行电脑的控制。
